Комплекс ЭКВАТОР: аэрогеофизические исследования при поисках вольфрамовых руд

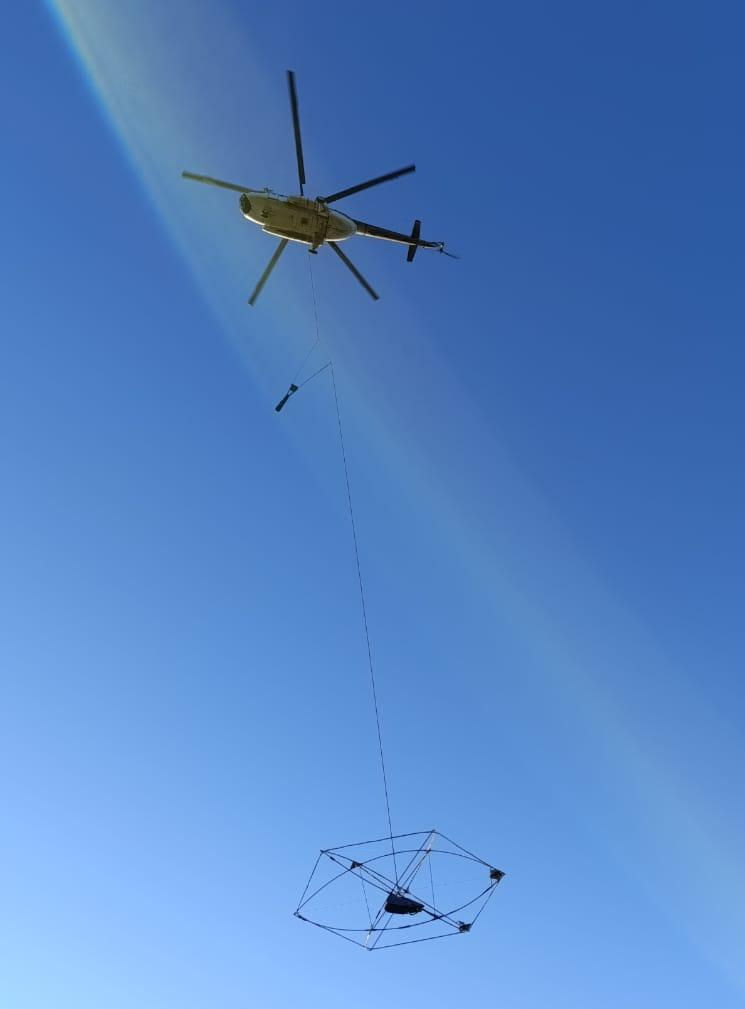

Основной профиль деятельности компании «Геотехнологии» — разработка новейших приборов и программ, а также методов и технологий геофизических, аэросъёмочных и инженерных исследований. О преимуществах и перспективах применения комплекса ЭКВАТОР для геологоразведочных работ мы рассказывали на страницах журнала. В данной статье на конкретном примере покажем результаты аэрогеофизических исследований, выполненных комплексом ЭКВАТОР. Вертолётная электроразведочная система ЭКВАТОР является примером удачной практической реализации комбинированной электромагнитной системы (рисунок 1).

По заданию ФГБУ «ВИМС» в 2025 году комплексом ЭКВАТОР изучена Джоантанджинская площадь, расположенная рядом с Агылкинским месторождением вольфрама скарнового типа, открытым и изученным в 1956–1960 годах (рисунок 2). Работы по поискам вольфрама на данной территории возобновились из-за дефицита этого сырья.

Расстояние от Якутска до расположения Джоантанджинской площади по прямой — более 300 километров. Если же добираться до неё по дорогам, то путь будет намного сложнее. Ближайший участок к месту проведения работ — посёлок Тополиное, примерно в 80 километрах. Там же и место базирования вертолёта. Ближайшее известное месторождение Агылкинское, открытое в 1956 году, — месторождение скарнового типа.

На рисунке 3, в левом северо-западном углу, изображён гранитный массив, возраст которого датирован как меловой. Это единственный интрузивный массив, выходящий на поверхность, состоящий из гранитов, гранит-порфиров.

На геологической карте Джоантанджинской площади, составленной в течение пяти лет по результатам геологической съёмки 1972–1978 годов, представлен комплекс пород, в пределах которого выполнялась аэрогеофизическая съемка. На четвертичных отложениях в восточной части площади хорошо показаны проявления полезных ископаемых. Чёрные «ёжики» — проявление вольфрама, чёрные точки — шлихи с намытым вольфрамом, рудные компоненты изображены и на самом гранитном массиве.

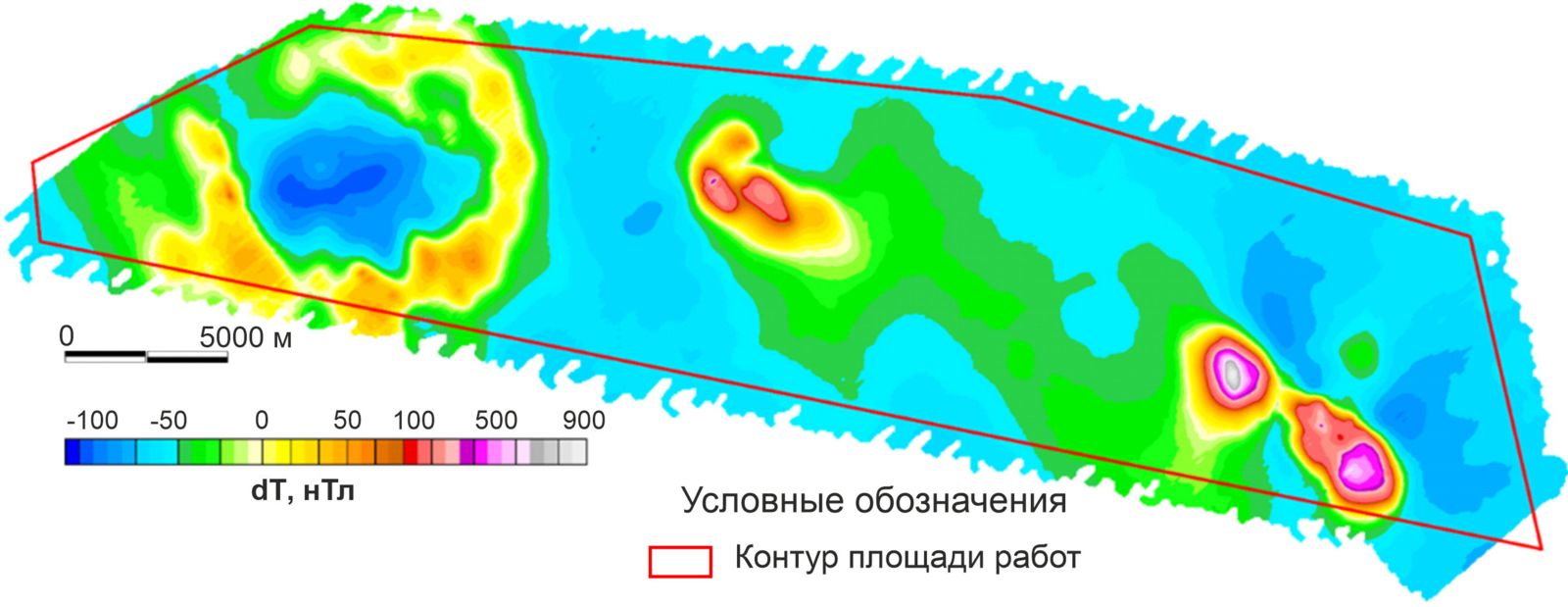

Комплексом ЭКВАТОР выполнена комплексная аэрогеофизическая съёмка (аэроэлектроразведка, аэромагнитометрия, аэрогамма-спектрометрия). Съёмка проводилась со средней скоростью около 40 метров в секунду. Всего выполнено порядка 8000 пог. км за один месяц работ. Масштаб работ — 1:10 000. На рисунке 4, в его западной части, хорошо видна выделенная тёмно-синим цветом отрицательная аномалия около 70 нТл, в точности соответствующая прорисованному на геологической карте гранитному массиву и как бы охватывающая его положительное кольцо. Оно (примерно 100 нТл) расположено в поле развития триасовых пород.

Предположительно, это роговики, что вполне естественно. Кстати, месторождение Агылкинское было открыто именно в месте впадения ручья с красивым названием Роговик в речку Агылку.

В поле электроразведки роговики, как известно, обладают существенно более высокими сопротивлениями, чем те породы, по которым они развивались. Здесь ситуация будет практически обратной. «Магнитному кольцу» вокруг гранитоидов соответствует аномалия повышенной проводимости. Для рудных роговиков характерны пониженные сопротивления и минерализация самого разного вида.

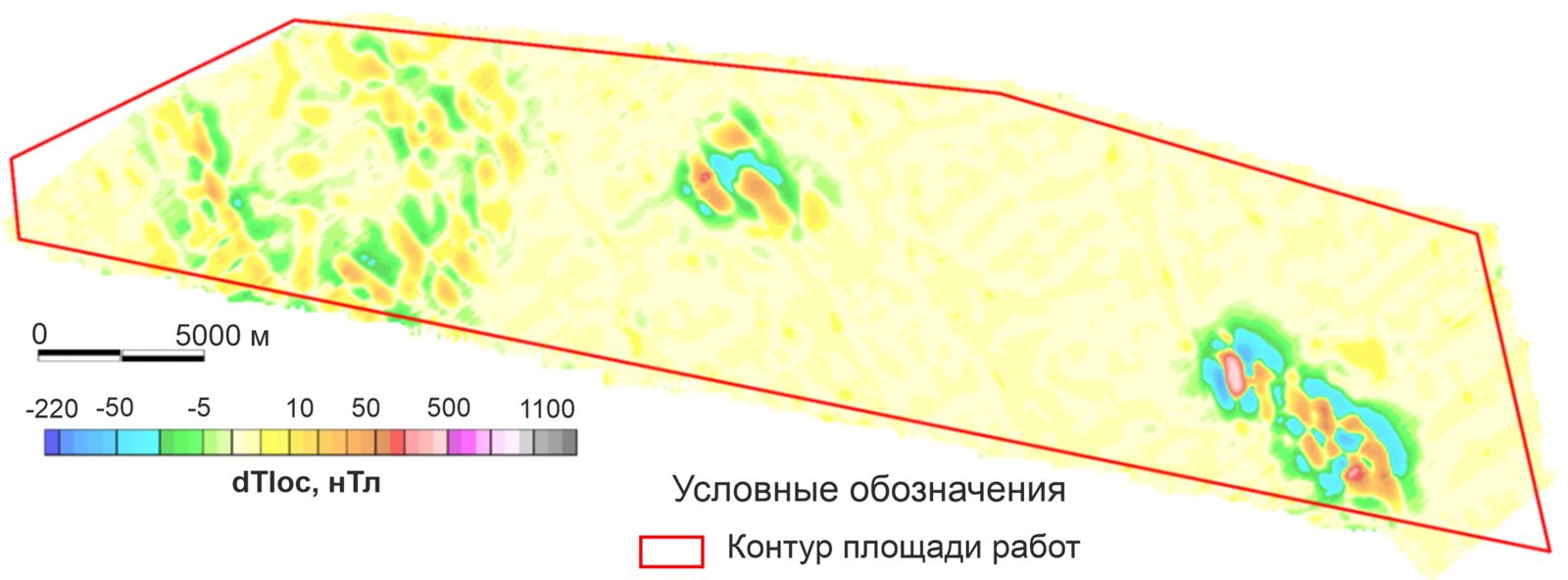

Локальная составляющая аномального магнитного поля с фильтром порядка 700 метров показывает в деталях внутреннее строение этого массива и магматических пород в центре и на юго-востоке (рисунок 5).

На рисунке 6 представлены данные аэроэлектроразведки. На рисунке хорошо заметен перепад сопротивлений более трёх порядков. Большинство триасовых пород чрезвычайно высокоомные. Здесь мы видим зону проводимости в центре и на юго-востоке площади. Зонам проводимости соответствуют интенсивные магнитные аномалии. Прямо по проводящему «кольцу» отмечается положительная магнитная аномалия. На карте справа, в юго-восточном углу, изображены проводники, совпадающие с очень интенсивными магнитными аномалиями (более 1000 нТл). Это, вероятно, породы основного состава. Но, согласно данным геологов, никаких пород основного состава здесь не отмечено, и без заверки бурением этот вопрос остаётся открытым.

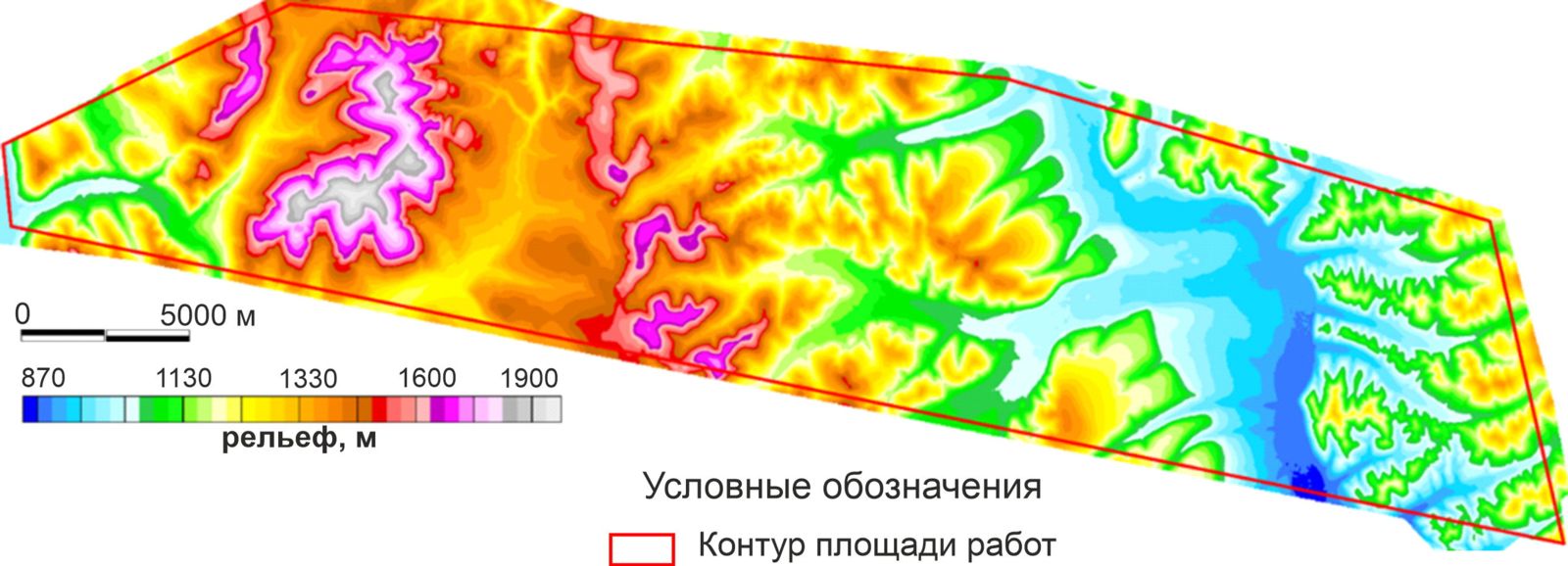

Рельеф местности является весьма сложным для кондиционной съёмки (рисунок 7). Углы склонов более 25°. Скороподъёмность вертолёта Ми-8 не позволяет выполнить съёмки по системе параллельных маршрутов. Поэтому приходилось прокладывать дополнительные линии, параллельные рисунку долин или горизонталям рельефа, чтобы обеспечить плановый масштаб работ, соблюдая все требования по безопасности полётов.

Полагаем, что использование других систем аэроэлектроразведки с большим диаметром делает такие полёты невозможными, в то время как система ЭКВАТОР поставленную задачу успешно решает.

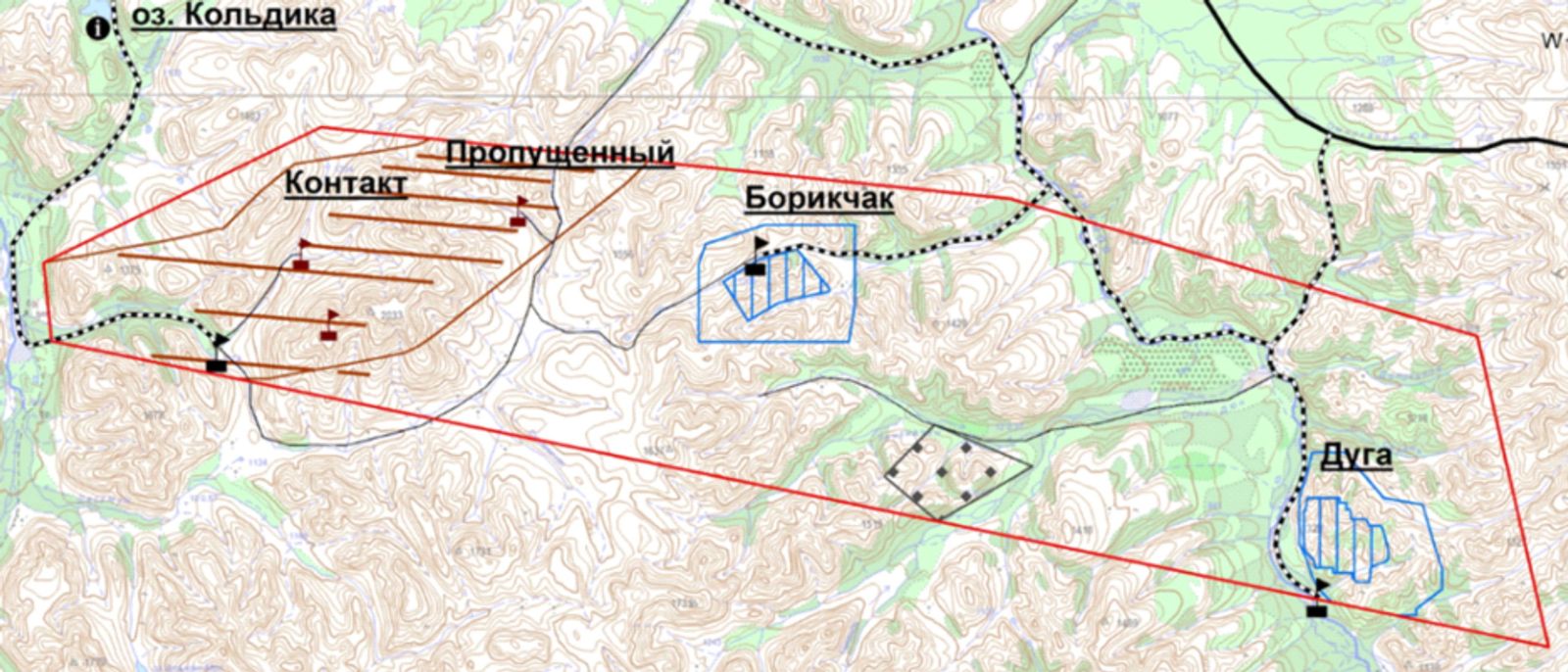

На рисунке 8 отображены контуры, в пределах которых были сосредоточены основные объёмы работ, выполненные сотрудниками ФГБУ «ВИМС». Очерёдность отработки участков следующая: первый участок — Дуга: середина июня — середина июля; второй участок — Контакт — Пропущенный: середина июля — конец августа; третий участок — Борикчак: конец августа — середина сентября.

Согласно проекту, искали комплексные вольфрамосодержащие руды двух геолого-промышленных типов — скарны и штокверки. Нужно сказать, методический подход к проведению наземных работ различался: применялся профильный и площадной вариант геохимического опробования. Геохимическими работами масштабом 1:50 000 было изучено 79 кв. км, 1:10 000 — 8,5 кв. км. Рекогносцировочно оценено 22 кв. км площади. Всего маршрутами закрыто 145 кв. км. Был выполнен полевой рентгенофлюоресцентный анализ.

Таким образом, можно сделать вывод: аэрогеофизические исследования, выполненные комплексом ЭКВАТОР, показали хорошие результаты при выделении перспективных участков на вольфрамовое оруденение и другие рудные минералы. Были получены контрастные геофизические аномалии в различных полях.

По результатам съёмки оперативно проведены наземные работы и получены позитивные результаты (рисунок 9).

Выводы

Реализация в течение одного полевого сезона детальной аэрогеофизической съёмки с оперативной передачей её результатов заказчику и последующие наземные заверочные работы, выполненные геологами ФГБУ «ВИМС» на геофизических аномалиях, являются ярким примером оптимизации затрат и повышения темпов опоискования перспективных территорий.

www.geotechnologies.ru

Авторы В.М. КЕРЦМАН, Ю.Г. ПОДМОГОВ, Е.Ю. ВОРГАЧЕВА, Е.В. МОЙЛАНЕН, И.А. САВИНОВА
